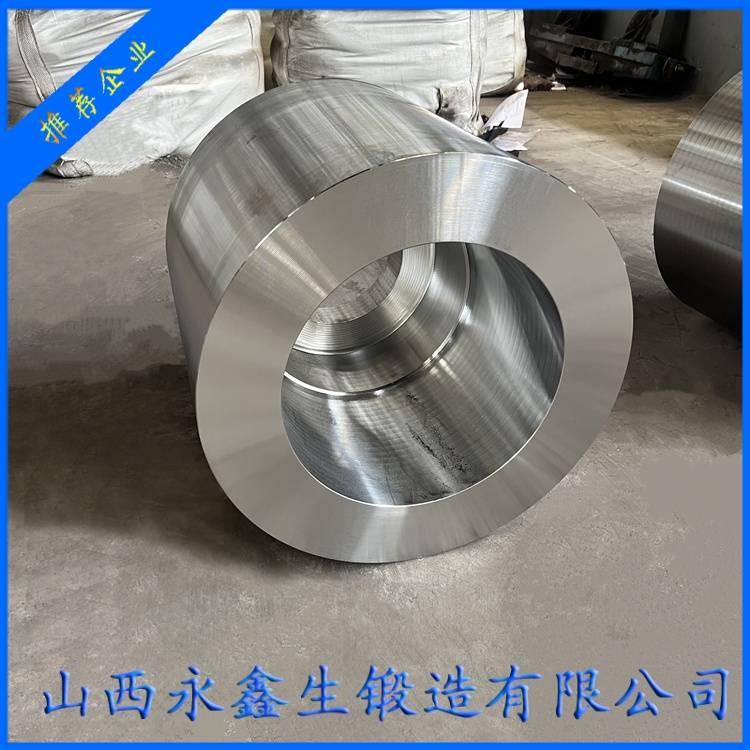

筒体锻件无损检测（UT/MT/PT）标准、缺陷判定与缺陷溯源分析

一、筒体锻件无损检测行业标准体系与检测时机

无损检测（NDT）是排查筒体锻件内部、表面隐形缺陷的核心手段，分为粗加工后初检、精加工后终检两道检测工序，两道检测全部合格方可出厂。国内筒体锻件强制执行两套核心标准：GB/T 6402-2024《钢锻件超声检测及分级》、NB/T 47013 承压设备无损检测标准，核电、加氢高压筒体额外执行更高一级探伤验收等级。 检测时机划分：

粗加工完成后 UT 超声波全壁厚探伤：去除锻造氧化皮、粗糙表面，探头耦合效果稳定，精准检测内部缩孔、夹杂、裂纹、白点等体积型缺陷，提前筛选缺陷筒体，避免精加工后报废造成材料损耗。

精加工完成后 PT 渗透 / MT 磁粉表面探伤：筒体内外壁、两端端面 100% 全覆盖，排查开口表面裂纹、折叠、磨削裂纹；铁磁性碳钢、低合金钢采用 MT 磁粉检测，不锈钢、双相钢无磁性，采用 PT 渗透检测。

二、超声波 UT 探伤操作规范、缺陷分级与合格指标

UT 超声波探伤是筒体锻件无损检测核心工序，可穿透数百毫米壁厚，识别筒体心部、壁厚中部隐藏内部缺陷，采用纵波、横波双向扫查，沿筒体轴向、周向全覆盖检测，无检测盲区。

探头与校准标准：根据筒体壁厚匹配专用厚壁锻件探头，探伤前采用同材质标准试块校准灵敏度，平底孔当量 φ2mm、φ3mm 作为缺陷判定基准；壁厚＞300mm 筒体选用低频大功率探头，减少声波衰减，防止心部缺陷漏检。

缺陷分级判定标准

一类承压筒体（加氢、核电）：执行一级合格标准，不允许存在 φ2mm 以上单点缺陷，无密集点状缺陷群，单条线性缺陷长度≤10mm。

二类压力容器、风电筒体：二级合格标准，单点缺陷当量≤φ3mm，分散点状缺陷间距≥50mm，无连续长条内部裂纹。

通用机械筒体：三级合格标准，缺陷尺寸放宽，禁止存在贯穿壁厚裂纹、大尺寸缩孔。

常见内部缺陷信号特征

铸态缩孔 / 疏松：密集连续点状回波，集中筒体中心区域，根源为钢锭冒口切除不足、锻造比过低；

非金属夹杂：单条长条状稳定回波，冶炼环节钢水净化不充分产生；

氢致白点：零散点状短脉冲回波，坯料未脱氢、真空脱气工序缺失导致；

锻造内部裂纹：连续线性高幅值回波，终锻温度过低、单次变形量过大衍生。

UT 探伤记录完整绘制筒体锻件缺陷位置分布图，标注缺陷深度、长度、当量尺寸，缺陷超标筒体区分可修复、不可修复两类，贯穿壁厚缺陷直接报废。

三、MT 磁粉、PT 渗透表面探伤工艺与表面缺陷识别

表面开口缺陷会在筒体承压运行初期快速扩展泄漏，内外壁、法兰端面、倒角过渡区域为缺陷高发区，必须 100% 全覆盖检测，不允许局部抽检。

MT 磁粉检测（碳钢、低合金钢筒体） 操作流程：筒体分段磁化，湿法磁悬液均匀喷洒筒体表面，紫外灯照射观察磁粉聚集痕迹，识别表面微裂纹、锻造折叠、加工刀痕裂纹。磁化电流根据筒体壁厚调整，壁厚每增加 50A 提升磁化电流，保证近表面缺陷显现。 典型缺陷：锻造折叠（筒体圆角、内壁转角集中分布）、磨削裂纹（精加工内壁打磨区域）、热处理应力裂纹（筒体端面、壁厚突变位置）。

PT 渗透检测（不锈钢、双相钢无磁筒体） 三步工艺：清洗剂清理筒体表面→红色渗透剂浸润 10 分钟，充分渗入开口缺陷→去除多余渗透剂，喷涂显像剂，白色显像层显现红色缺陷纹路。验收一级合格标准：无任何线性开口裂纹，点状缺陷直径≤1mm，单端面点状缺陷总数不超过 3 处。 不锈钢筒体敏化裂纹、冲孔内壁微裂纹仅能通过 PT 检测识别，UT 无法捕捉表层微小开口缺陷，二者必须配套使用，不可单一检测替代。

四、筒体锻件典型探伤缺陷溯源与工艺整改方案

通过探伤缺陷类型反向追溯生产工序漏洞，形成闭环质量改进机制，行业高频缺陷对应根源与整改措施如下：

心部疏松超标：钢锭冒口切除量不足、总锻造比＜3；整改：加大钢锭冒口切除高度，增加二次镦粗工序提升锻造比。

内壁纵向锻造裂纹：冲孔、扩孔坯料温度低于工艺下限，单次扩孔变形过大；整改：严控转运温降，分多火次小变形扩孔，低于终锻温度坯料禁止锻打。

表面折叠缺陷：镦粗、扩孔氧化皮未清理，砧面圆角过小；整改：锻造前高压水除磷，更换大圆角 V 型锻砧，优化坯料旋转送进角度。

氢白点缺陷：钢锭真空脱气时间不足，坯料未脱氢预热；整改：延长 VD 真空保压时间，厚大坯料增设 250℃脱氢保温工序。

不锈钢晶间腐蚀裂纹：固溶热处理冷却速率不足，长时间停留在敏化区间；整改：缩短出炉入水间隔，厚壁筒体增加外部喷淋水冷装置。

五、无损检测档案管理与第三方监造配合要求

每支筒体锻件探伤完成后，出具独立探伤报告，包含筒体编号、材质、尺寸、探头型号、缺陷图谱、缺陷位置、验收等级、检测人员签字，探伤原始波形数据电子存档，保存周期不少于 10 年，匹配特种设备终身追溯要求。 高压一类筒体生产全程接受第三方监造人员旁站探伤，监造人员可随机复检任意检测点位，探伤不合格筒体监造有权直接判定报废，禁止私自打磨掩盖缺陷二次送检。 无损检测作为筒体出厂前最后一道质量屏障，能够彻底筛除隐形内部、表面缺陷，杜绝存在隐患筒体流入装备制造环节，规避设备运行爆炸、介质泄漏重大安全事故。
